Отличительные особенности:
Высокоскоростной (26 МГц), SPI-/QSPI-™/MICROWIRE™- совместимый последовательный интерфейс
Напряжение питания от 2.7 В до 5.5 В
Управляет 4-мя одноцветными, или двумя двухцветными 5 х 7 матричными индикаторами с общим катодом
Встроенный 104- символьный набор ASCII
24 символа, определяемых пользователем
Автоматическое управление мерцанием для каждого из сегментов
Низкий потребляемый ток в режиме отключения 36 мкА (данные сохраняются)
16-ти ступенчатое цифровое управление уровнем яркости
Очистка дисплея при включении питания
Драйверы сегментов имеют ограничение скорости нарастания выходного напряжения для снижения уровня EMI
Корпуса 36-pin SSOP и 40-pin DIP
Области применения:
Электронные табло
Медицинское оборудование
Индикация в системах технологического оборудования
Аудио/ видео оборудование
Игровые автоматы
Функциональная схема:

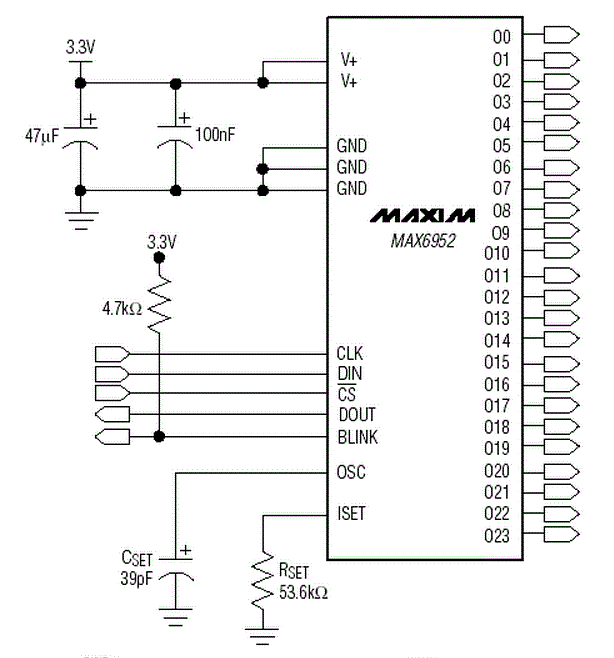

Типовая схема включения:
Расположение выводов:
Описание:
ИС MAX6952 является компактным драйвером матричного индикатора с общим катодом, который обеспечивает согласование микропроцессоров с 5 х 7, точечно — матричными LED индикаторами с передачей данных по SPI™- совместимому последовательному интерфейсу. ИС MAX6952 способна управлять четырьмя знакосинтезирующими разрядами (140 светодиодов).
ИС имеет встроенный 104 — символьный набор ASCII, мультиплексные цепи сканирования, драйверы строк и столбцов и статическую RAM, которая сохраняет состояние каждого разряда, а также, 24 символа, определяемые пользователем. Токи LED сегментов устанавливаются встроенной цифровой системой поразрядного управления уровнем яркости.
ИС имеют встроенный режим отключения с низким уровнем потребляемого тока, систему управления мерцанием сегментов (с возможностью синхронизации в системах с несколькими драйверами индикаторов) и тестовый режим, принудительно переводящий все LED элементы во включенное состояние. Драйверы LED имеют ограничение скорости нарастания выходного напряжения для снижения EMI.
